A KSS-olajködleválasztó egy nagyméretű szerszámgépnél nem egyszerűen egy kiegészítő berendezés. Fontos eleme a tiszta levegőnek, a biztonságos munkakörnyezetnek és a stabil gyártási folyamatnak. Ezt mutatja egy aktuális projekt az Everllence oberhauseni üzemében is: egy új PAMA Speedmat gépnél a levegőtisztítást célzottan megtervezték, kiszámították és telepítették – a géphez, a légáramláshoz és az alkalmazott hűtő-kenőanyaghoz igazítva.
Minden olyan helyen, ahol hűtő-kenőanyagokat (KSS) használnak, finom cseppek kerülnek a levegőbe. A megmunkálástól, a hőmérséklettől, a nyomástól és az alkalmazott közegtől függően KSS-köd, emulzióköd vagy olajköd keletkezhet. Ezeknek az aeroszoloknak nem szabad ellenőrizetlenül kijutniuk a gépből a gyártócsarnok légterébe. Pontosan itt mutatkozik meg, hogy egy korszerű olajködleválasztónak nem csupán a levegőt kell elszívnia, hanem megfelelően integrálódnia kell a gépkoncepcióba is.

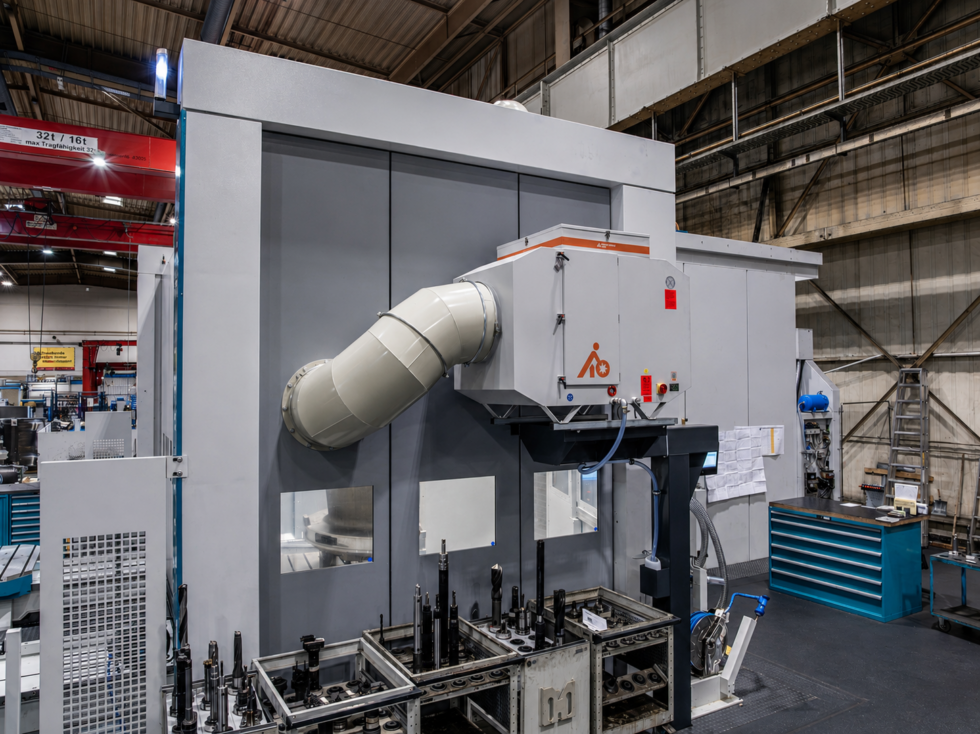

KSS-olajködleválasztó a PAMA Speedmat gépen
A projekt egy új PAMA Speedmat gépet érint az Everllence oberhauseni gyártóüzemében. Már a képek is jól mutatják a berendezés méreteit: nagyméretű gépburkolatok, több csatlakozási pont, csővezetékek, elszívóburkolatok és egy olyan ipari környezet, ahol a megbízhatóság és a tiszta gyártási folyamatok kiemelt jelentőségűek.

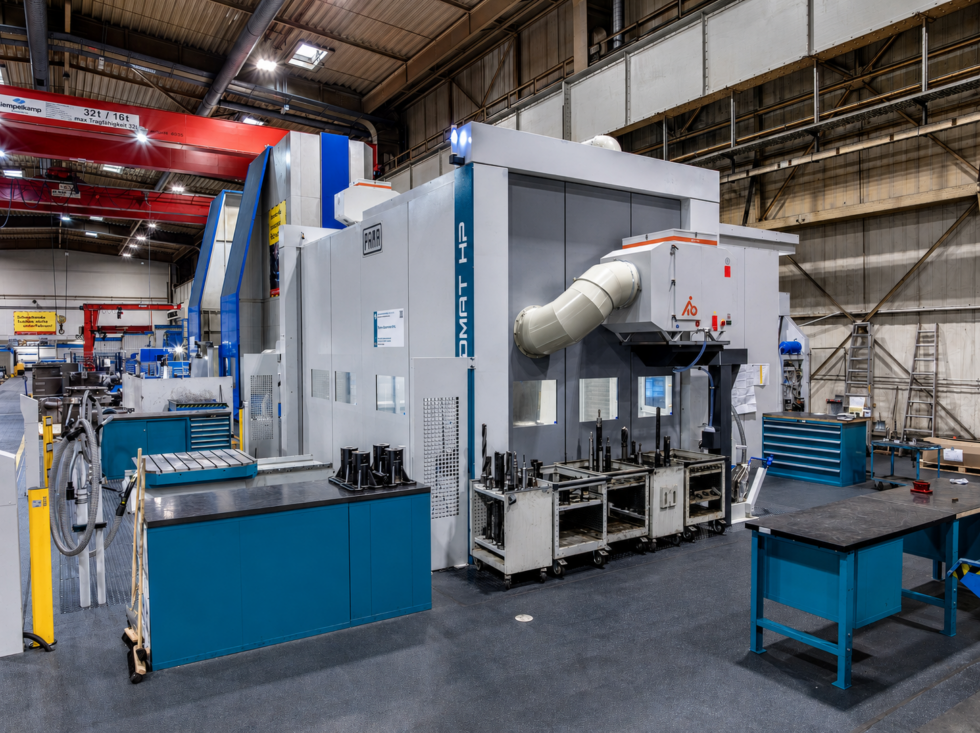

KSS-leválasztó a PAMA Speedmat gépen
Hűtő-kenőanyagként emulziót alkalmaznak. Ez a forgácsoló megmunkálásban széles körben elterjedt megoldás, ugyanakkor egyértelmű követelményeket támaszt a leválasztással szemben. Az emulzióköd rendkívül finom cseppekből áll, amelyeket lehetőség szerint közvetlenül a keletkezési helyükön kell befogni, majd megbízhatóan leválasztani.
Ehhez az alkalmazáshoz összesen három darab C-XSC készüléket használtak: egy C-5 XSC és két C-7 XSC berendezést. Az elszívandó légmennyiséget az Airtec 15 000 m³/órában határozta meg. Ez tehát nem egy kisebb kiegészítő elszívás, hanem egy átgondolt levegőtisztító megoldás egy nagyméretű szerszámgéphez.
Minden műszaki adat, valamint CAD- és BIM-letöltés elérhető online termékkonfigurátorunkban: REVEN konfigurátor.

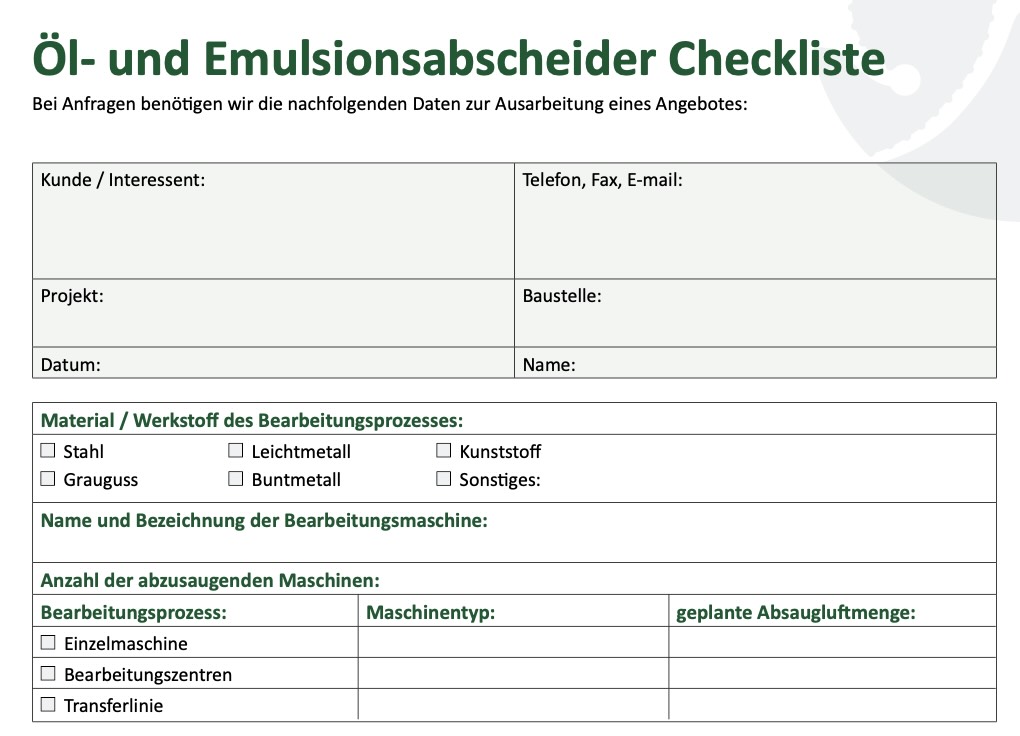

A megfelelő elszívási légmennyiség meghatározásának alapját az „Olaj- és emulzióleválasztó ellenőrzőlista” képezi.
Kattintson a REVEN olaj- és emulzióleválasztó ellenőrzőlistájának letöltéséhez
Légáramlás: Miért fontos a KSS-olajködleválasztó megfelelő elhelyezése?
Nagyméretű megmunkálóközpontok esetében nem elegendő a leválasztót egy tetszőleges szabad helyre felszerelni. A géptér nagy, és az ajtók, burkolatok, karbantartási területek, orsóterek és nyílások mind befolyásolják, hogyan mozog a KSS-köd a gép belsejében.
Egy KSS-olajködleválasztó csak akkor működik hatékonyan, ha a levegőt a megfelelő helyeken fogja be. Ezért önmagában a légmennyiség nem döntő tényező. Ugyanilyen fontos, hogy ez a légmennyiség a gépen belül valóban hatékonyan kerüljön befogásra és leválasztásra.
Éppen ez jelentette a projekt egyik különlegességét. A három készülék elhelyezését az Airtec Thermoprocess GmbH határozta meg és optimalizálta. Nem arról volt szó, hogy a leválasztókat egyszerűen „a gép tetejére” szereljék fel, hanem figyelembe vették a gépen belüli légáramlási útvonalakat, és kiértékelték az optimális csatlakozási pontokat.
Tudatos döntés a szabványos megoldás helyett
Érdekes volt a projektet megelőző döntés is. Az Everllence az új PAMA Speedmat gépnél nem a gépgyártó standard olajködszűrőit kívánta alkalmazni. Ehelyett előírásként határozta meg, hogy a Hoffmann Group Essen bevált olajködleválasztóit használják.
Ez jól mutatja, milyen jelentősége van a tiszta levegőnek a modern gyártásban. Az elszívórendszert ma már nem pusztán tartozéknak tekintik, hanem a géptervezés szerves részének. Az üzemeltetők egyre nagyobb figyelmet fordítanak arra, hogy milyen technológiát alkalmaznak, hogyan történik a levegő vezetése, és hogy a megoldás valóban illeszkedik-e a tényleges gyártási folyamathoz.
15 000 m³/óra: A légmennyiség fontos, de a telepítési hely még fontosabb
A 15 000 m³/órás légmennyiség lenyűgözően hangzik, ugyanakkor ez az érték önmagában még nem mond el mindent a levegőtisztítás minőségéről. A döntő kérdés az, hogy a levegőt valóban a megfelelő pontokon szívják-e el.

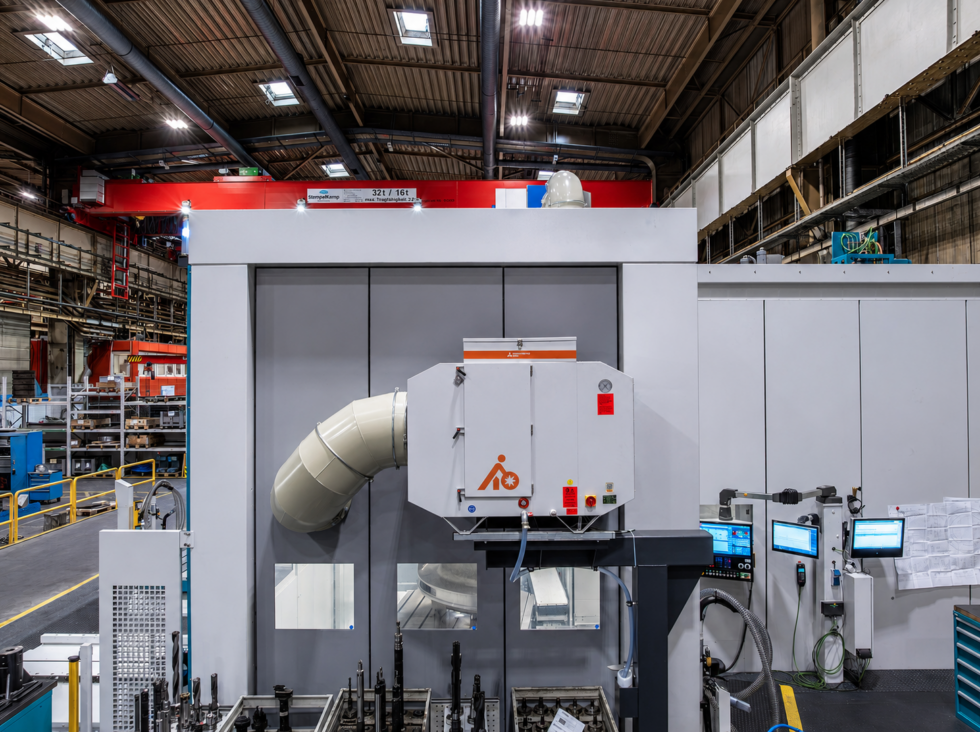

15 000 m³/óra teljesítményű REVEN olajködleválasztó a PAMA Speedmat gépen az Everllence oberhauseni üzemében.
Ha az elszívórendszer nem megfelelő helyre kerül, ugyan képes levegőt szállítani, de nem biztos, hogy optimálisan fogja be a szennyeződéseket. Ilyenkor kedvezőtlen légáramlások, holtterek vagy olyan zónák alakulhatnak ki, ahol a KSS-köd hosszabb ideig a géptérben marad. A gép ajtajának kinyitásakor a szennyezett levegő így a gyártócsarnokba juthat.
Egy megfelelően megtervezett KSS-olajködleválasztó segít ennek elkerülésében. Támogatja a célzott légvezetést, hatékonyan leválasztja a hűtő-kenőanyag aeroszolokat, és hozzájárul ahhoz, hogy a gép környezete tisztább maradjon.
Csapatmunka az üzemeltető, a gépgyártó és a levegőtisztítási szakértők között
A projekt sikerének másik kulcsa a részt vevő partnerek együttműködése volt. Az Everllence a gyakorlati igényeket képviselte. A Hoffmann Group Essen az olajködleválasztók szállító partnereként vett részt. Az Airtec Thermoprocess GmbH végezte a műszaki kiértékelést, a szükséges légmennyiség meghatározását és a helyszíni telepítés optimalizálását. A REVEN pedig a beépített C-XSC készülékekkel biztosítja a KSS-aeroszolok leválasztását.
Az ilyen projektek jól mutatják, hogyan kell működnie a korszerű levegőtisztításnak a gépgyártásban: nem utólag, nem általános megoldásokkal és nem az „egy készülék mindenre jó” elv alapján, hanem a géphez, a folyamathoz, a légmennyiséghez, a hűtő-kenőanyaghoz és a beépítési körülményekhez igazított rendszerként.
Olajködleválasztó, KSS-leválasztó vagy hűtő-kenőanyag leválasztó?
A gyakorlatban gyakran olajködleválasztóként említik ezeket a berendezéseket. Sok alkalmazásnál azonban nem kizárólag tiszta olajködről van szó. A fémmegmunkálás során a használt hűtő-kenőanyagtól függően emulzióköd vagy finom cseppekből és részecskékből álló keverék is keletkezhet.
Ezért sok esetben a KSS-leválasztó elnevezés pontosabb. A jelenlegi projektben emulziót alkalmaznak hűtő-kenőanyagként, így a hangsúly a hűtő-kenőanyag aeroszolok leválasztásán van.

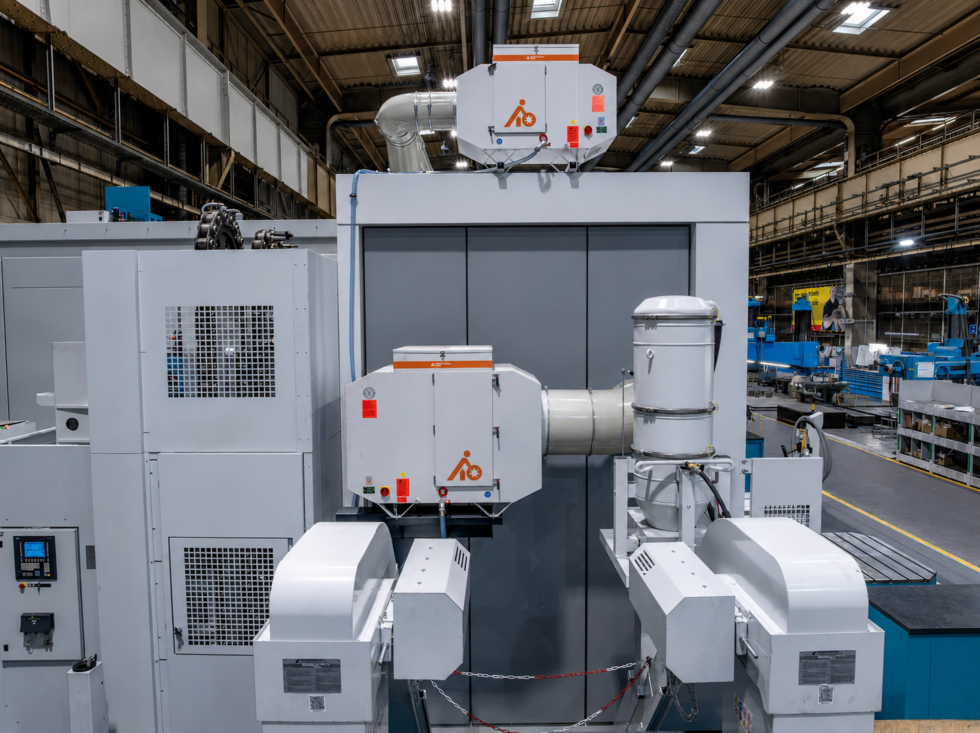

Hűtő-kenőanyag aeroszolok leválasztása REVEN KSS-elszívó rendszer segítségével.
Az üzemeltetők számára végső soron nem az a legfontosabb, hogy egy leválasztót felszereltek-e, hanem az, hogy a teljes rendszer hosszú távon megbízhatóan működjön. Egy jól megválasztott megoldás javíthatja a csarnok levegőminőségét, csökkentheti a környezet szennyeződését és kedvezően befolyásolhatja a karbantartási igényeket.
Mit tanulhatnak az üzemeltetők ebből a projektből?
Ez a projekt három fontos tanulságot hordoz.
Először: az olajködleválasztó kiválasztása nem a gépprojekt végén kell, hogy megtörténjen. Aki tiszta levegőt szeretne, annak a levegőtisztítást már a tervezési szakaszban figyelembe kell vennie.
Másodszor: a nagy légmennyiség önmagában nem elegendő. A 15 000 m³/óra csak akkor jelent valódi előnyt, ha ezt a légmennyiséget a megfelelő helyeken hatékonyan fogják be és választják le.
Harmadszor: a jó KSS-leválasztás együttműködés eredménye. Az üzemeltetőnek, a gépszállítónak, a légtechnikai szakértőnek és a leválasztástechnikai szakembernek közösen kell megvizsgálnia az adott alkalmazást.
Pontosan ez különbözteti meg a szabványos megoldást a valóban az adott feladatra optimalizált rendszertől.
Összegzés: A KSS-olajködleválasztó a gyártási koncepció szerves része
Az Everllence PAMA Speedmat gépéről készült képek modern gyártási környezetet mutatnak be nagyméretű szerszámgépekkel, átgondolt elszívástechnikával és professzionális rendszerintegrációval. A háttérben azonban még érdekesebb történet áll: az Everllence tudatosan meghatározta a levegőtisztítás követelményeit, az Airtec kiszámította a szükséges elszívási légmennyiséget, és optimalizálta a leválasztók megfelelő elhelyezését.
PAMA Speedmat REVEN Hoffmann levegőtisztítóval az Everllence modern gyártási környezetében.
Az alkalmazott C-XSC készülékek végzik a KSS-aeroszolok leválasztását. A projekt jól szemlélteti, milyen irányba fejlődik a levegőtisztítás a gépgyártásban: az utólag felszerelt kiegészítő berendezések helyett a tudatosan megtervezett, integrált rendszermegoldások felé.
Hiszen egy jó KSS-olajködleválasztó nem csupán egy doboz a gép tetején. A tiszta, biztonságos és jól átgondolt gyártási koncepció szerves része.
